Introduzione dettagliata del prodotto

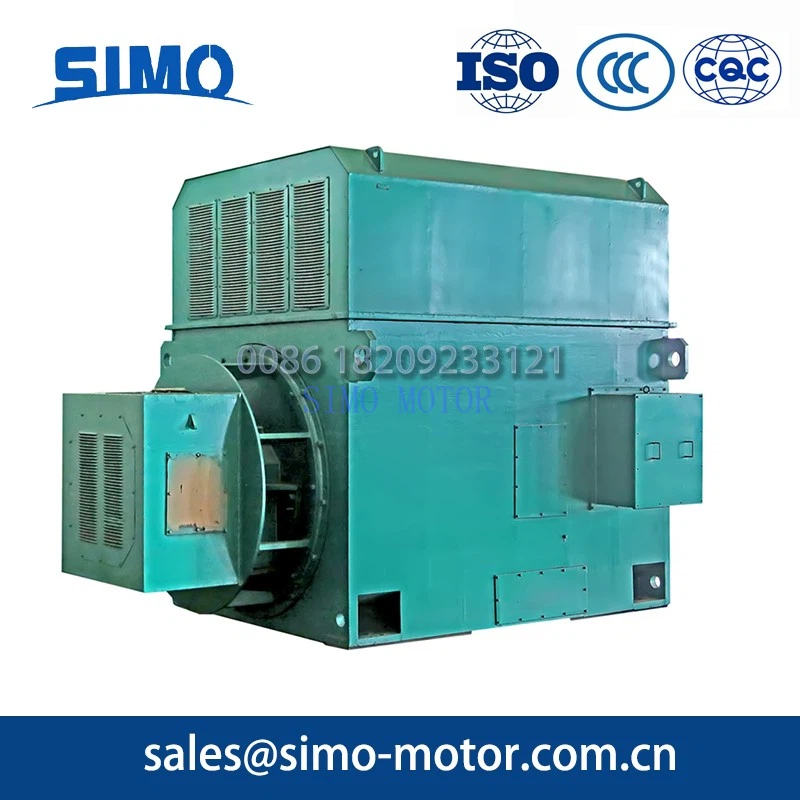

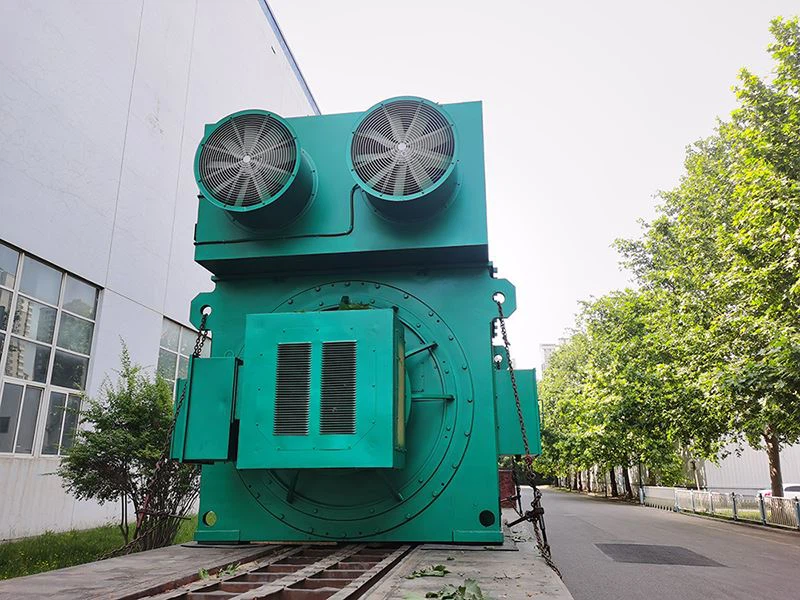

Grande aria - a - Motore di induzione ad anello AC a 3 fasi raffreddato ad aria
Grande aria - a - Air raffreddato ad aria ACmotore a induzione dell'anello di scorrimento(altezza centrale da 710 mm a 1000 mm), conforme a GB/T13957-2008. Il grado di protezione del motore è di IP44/IP54 e il metodo di raffreddamento è di IC611.
Il motore ha un vantaggio come elevato efficienza, risparmio energetico, basso rumore, bassa vibrazione, peso leggero e prestazioni affidabili. Sono facili per l'installazione e la manutenzione.
Questo motore può generare una coppia di partenza maggiore allo stato di corrente iniziale relativamente più bassa. Ha usato laddove la capacità della linea di alimentazione non è sufficiente per avviare un motore a gabbia scoiattolo o dove sono necessari tempi di inizio più lunghi e iniziale frequente o dove è necessaria una regolazione della velocità in un intervallo limitato come il verricello, le macchine per pressioni, le macchine da disegno.
La struttura e il tipo di montaggio sono di IMB3 con servizio continuo (S1). La frequenza nominale è 50Hz e la tensione nominale è 6000 V, altri requisiti di tensione o requisiti speciali devono essere negoziati con il produttore prima che l'ordine venga effettuato.
Parametri di base
|
Telaio: |
710~1000 |
|
Tensione nominale: |
6KV/10KV/Tensione personalizzabile |
|
Frequenza di velocità: |
50Hz/60Hz |
|
Velocità : |
1495rpm, 995rpm, 745rpm, 595rpm, 495rpm, |
|
Ambito di potere: |
500 ~ 4500KW |
|
Montaggio: |
IMB3 |
|
Grado di protezione: |
IP44/IP54/IP55 |
|
Tipo di raffreddamento: |
IC611/IC616/IC666 |
|
Isolamento: |
Classe F |
|
Temperatura dell'aria: |
-15 gradi ~ 40 gradi |
|
L'umidità relativa più alta: |
90% mentre la temperatura media non è superiore a 25 gradi. |
Il significato del tipo
Numeri modello corrispondenti di aria grande - a - motori a induzione a slip 3-fase raffreddati ad aria e le loro designazioni del modello.
Modello di esempio: YRKK-7101-6 e il significato rappresentato dalla designazione del modello.
6: numero di polo
7101: l'altezza centrale è 710m.No.1 Core di ferro
YRKK: motore a induzione del rotore della ferita con aria chiusa - radiatore dell'aria
Modelli parziali e parametri corrispondenti
| (Tipo) | (Potenza nominale) KW | (Corrente nominale) a | (Velocità) r/min | (Efficienza) % | (Fattore di potenza) cosφ | J (motore)) kg · m² | (Messa) kg |
| YRKK7101-4 | 2240 | 260 | 1485 | 95.3 | 0.87 | 165 | 16100 |
| YRKK7104-4 | 3150 | 364 | 1485 | 95.6 | 0.87 | 195 | 16700 |
| YRKK8003-4 | 4500 | 519 | 1490 | 95.9 | 0.87 | 285 | 21400 |
| YRKK7103-6 | 2000 | 238 | 990 | 95.2 | 0.85 | 240 | 16510 |
| YRKK8001-6 | 2500 | 297 | 990 | 95.3 | 0.85 | 340 | 19300 |
| YRKK8004-6 | 3550 | 420 | 990 | 95.6 | 0.85 | 450 | 21350 |
| YRKK7101-8 | 1400 | 172 | 740 | 94.5 | 0.83 | 290 | 15550 |
| YRKK9001-8 | 2800 | 337 | 745 | 95.1 | 0.84 | 880 | 23860 |
| YRKK9003-8 | 3550 | 427 | 745 | 95.3 | 0.84 | 1050 | 25625 |
| YRKK7101-10 | 1120 | 142 | 595 | 93.9 | 0.81 | 300 | 15520 |
| YRKK10002-10 | 4000 | 494 | 595 | 95 | 0.82 | 1710 | 28200 |
| YRKK10003-10 | 4500 | 555 | 595 | 95.1 | 0.78 | 1890 | 29200 |
| YRKK9001-12 | 2000 | 259 | 495 | 94 | 0.79 | 1050 | 23650 |
| YRKK10001-12 | 2800 | 362 | 495 | 94.3 | 0.79 | 1680 | 27000 |
| YRKK10004-12 | 4000 | 515 | 495 | 94.6 | 0.72 | 2250 | 30400 |
| YRKK7104-16 | 710 | 103 | 370 | 92.3 | 0.72 | 330 | 16960 |
| YRKK8004-16 | 1120 | 161 | 370 | 92.7 | 0.72 | 770 | 20750 |
| YRKK10002-16 | 2000 | 279 | 370 | 93.2 | 0.74 | 1850 | 28750 |
| YRKK10002-16 | 2240 | 312 | 370 | 93.3 | 0.74 | 2000 | 29840 |
Disegno di dimensione dell'installazione
Apparecchiature accessorie
Sfigto di raffreddamento: per motori a frequenza variabile che utilizzano IC616 (raffreddamento separato), è necessario prestare attenzione ai requisiti di alimentazione del soffiatore di raffreddamento.
Space Heater: In alti ambienti di umidità -, i riscaldatori di spazio (220 V/380 V) dovrebbero essere utilizzati per impedire all'umidità di danneggiare l'isolamento del motore.
Elemento termometrico (Pt100): i motori di tensione - alti sono dotati di sensori di temperatura PT100: 6 sensori sui cuscinetti dello statore (2 sensori per fase) e un sensore ciascuno sulla fine dell'unità (DE) e non - Drive End (NDE). Un monitor di temperatura esterno (fornito dal cliente) può misurare la temperatura effettiva degli avvolgimenti e dei cuscinetti.
Pompa dell'olio: motori con un'altezza centrale sopra 500 mm (2 - polo) e altezza centrale sopra 710mm in genere usano la pressione - lubrificazione dell'olio circolata per cuscinetti per maniche. I clienti di solito devono fornire una pompa dell'olio per la lubrificazione e il raffreddamento. I motori auto-lubrificanti dovrebbero essere discussi con il produttore.
Transformer di corrente (CT): i motori con potenza maggiore di 2000kW dovrebbero essere dotati di trasformatori di corrente (CT) per la protezione differenziale monitorando la corrente del circuito del motore.
Misurazione delle vibrazioni: i motori possono essere dotati di elementi di misurazione delle vibrazioni (su richiesta del cliente) per misurare le vibrazioni del cuscinetto. Di solito vengono installati due elementi per cuscinetto. Il cliente deve fornire un misuratore di vibrazioni esterno.

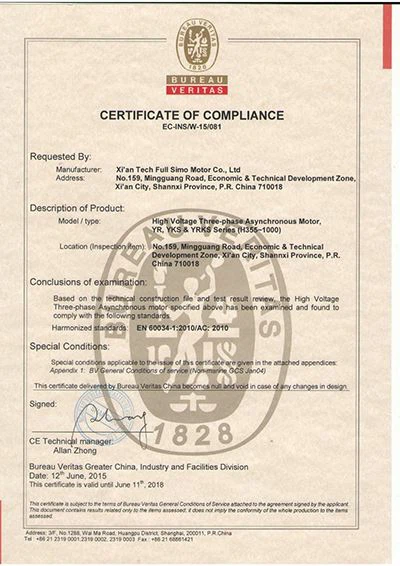

Certificati parziali mostrati
